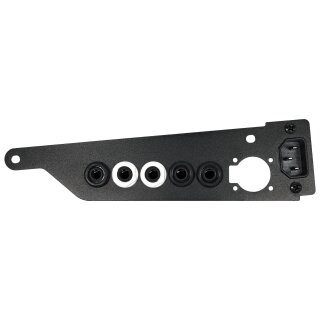

- Patchbay aus mattschwarz pulverbeschichtetem 2 mm dickem Aluminium
- Zur Montage an Looperwerk Ascend Pedalboards
- Integrierte Patchbox Quintett
-
Kaltgeräte-Durchführung (IEC)
-
D-Norm-Öffnung inkl. Blende (muss nicht dazu bestellt werden)
Es lässt sich wählen, ob die Patchbox Quintett BASIC oder die Patchbox Quintett GEN 4 verbaut ist, die Funktionen finden sich auf der jeweiligen Artikelseite.
Zur Montage am Pedalboard sind die passenden Griffe empfohlen - sie schützen gleichzeitig auch von außen an die Patchbay angeschlossenen Kabel. Auf Wunsch kann die Patchbay aber auch ohne Griffe montiert werden.
Die Patchbay ist zur Montage auf der rechten Seite des Pedalboards vormontiert. Zur Montage auf der linken Seite lassen sich die Kaltgeräte-Durchführung und die Patchbox leicht umdrehen.
Kaltgeräte-Durchführung:
An der Innenseite können mit einem Kaltgeräte-Verlängerungskabel viele Pedalboard-Netzteile angeschlossen werden.
Daten: Nennstrom: 10A, Nennspannung: 250 V/AC, RoHS-konform
D-Norm Öffnung:
Hier können D-Norm Module montiert werden. Empfohlen wird es, die Module von der Rückseite an der Patchbay zu befestigen.
Bei den Modulen von Looperwerk werden die zwei Schrauben an der Vorderseite der Module entfernt und zur Montage verwendet. Für die Montage von Modulen von Fremdherstellern (bspw. Neutrik) liegen Schrauben und selbstsichernde Muttern bei - du benötigst nur einen Kreuzschlitzschraubendreher.
D-Norm Module:
Weitere passende Module:
-
XLR male: Neutrik NA3MDF
-
XLR female: Neutrik NA3FDM
-
RJ45: Neutrik NE8FDX-P6
-
USB: Neutrik NAUSB-W oder Neutrik NAUSB3
-
HDMI: Neutrik NAHDMI
