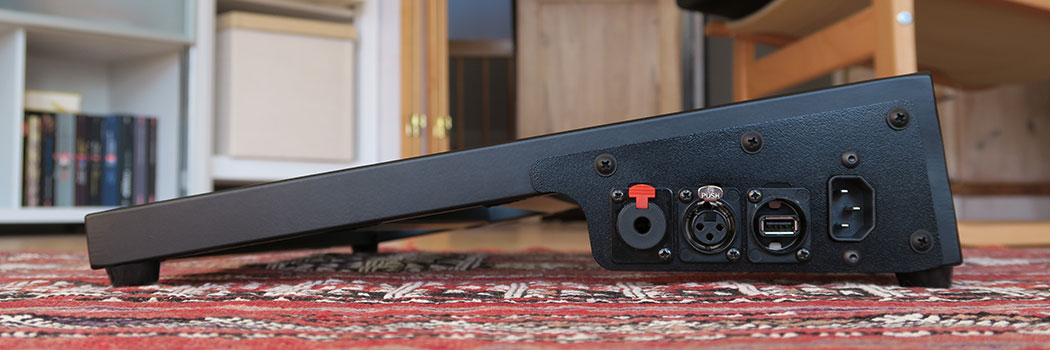

Diese Blende ist optimiert für Pedalboards von Pedaltrain aus den Novo- und Classic-Serien.
Lieferumfang:
- Blende aus 2mm dickem pulverbeschichtetem Aluminium, mit IEC-Durchführung (umdrehbar für Montage auf der anderen Seite des Pedalboards)
-
Selbstbohrende Schrauben zur Montage der Blende mit Hilfe eines Akkuschraubers
- Schrauben und Muttern zur Montage der D-Norm-Buchsen
Die Muttern haben einen Zahnring, dadurch sind sie selbstsichernd, zur Montage der D-Norm-Buchsen brauchst du nur einen einfachen Kreuzschlitzschraubenzieher. Das ist viel besser als wenn in der Blende direkt ein Gewinde wäre, was sich leicht abnutzen könnte.
Die D-Norm-Buchsen können entweder von Außen auf die Blende montiert werden (so macht man das normalerweise), oder auch von Innen um Platz in die Breite zu sparen - praktisch falls Du dein Pedaltrain im Case transportierst.
Die Blende trägt je nach Art der Montage der D-Norm-Buchsen (und abhängig von den D-Norm-Buchsen) seitlich ca. 6-10 mm auf.
D-Norm-Öffnung:
Hier passen alle D-Norm-Buchsen, im Folgenden einige Beispiele damit Du Deine gewünschten Buchsen schneller findest:
Klinkenbuchse (stereo, locking): DAP FLA52
XLR male: Neutrik NA3 MDF
XLR female: Neutrik NA3 FDM
USB: Neutrik NA USB-W
Midi: Looperwerk MIDI-Durchführung
Nicht benötigte Öffnungen können mit einer hier erhältlichen Blende verschlossen werden.
An der Innenseite der IEC-Durchführung wird eine Kaltgerätekabelverlängerung aufgesteckt, verschiedene Varianten sind hier zu finden.
Daten der IEC-Durchführung:
Nennstrom: 10A
Nennspannung: 250 V/AC
RoHS-konform: Ja
Falls Du kontrollieren möchtest, ob diese Blende wirklich an dein Pedalboard passt, findest Du eine Druckvorlage in der Kategorie Pedalboard-Anbauteile.
