Eine Patchbay für Alle, die sich selber ein Pedalboard bauen.
Einfach an der Rückseite einen rechteckigen Ausschnitt freisägen, die Looperwerk-Patchbay mit den beiliegenden Schrauben befestigen und Du hast alle Anschlüsse an einer Stelle.
Inkl. IEC-Stromdurchführung und einer D-Norm-Öffnung für Midi, XLR etc.
Die Größe des Ausschnittes muss zwischen 170 mm x 39 mm und 185 mm x 50 mm betragen - Du hast also ein bisschen Spielraum.
Funktionen der Patchbox:
Das wichtigste zuerst: Alle Kanäle können vollkommen frei verwendet werden für Signale jeder Art (alle Kanäle sind Stereo) allerdings haben die Buchsen ein paar Sonderfunktionen für die sie besonderes geeignet sind:
Die rote Buchse schaltet automatisch stumm wenn sie nicht belegt ist, sie eignet sich also besonders auch als Eingangsbuchse für die Gitarre, ist keine Gitarre angeschlossen ist das Pedalboard stumm. Außerdem kann sie mit einem Splitterkabel auch als Insert-Buchse verwendet werden.
Die beiden weißen Buchsen verbinden sich wenn sie beide nicht belegt sind, das ist praktisch für Amps mit Effektschleife oder als Guest Loop für Volume Pedale oder ähnliches neben dem Board.
Im Folgenden zwei Anwendungbeispiele, als erstes die Verwendung um externe Effekte in den Signalweg einzuschleifen (beispielsweise ein Volumepedal oder einen Effekt der es nicht fest auf das Pedalboard geschafft hat).
Als zweites die Verkabelung wenn Du Dein Pedalboard manchmal mit Amps mit Effektschleife, manchmal ohne Effektschleife verwenden willst.
Bei Verwendung mit Amps ohne Effektschleife werden die Post Effekte (Delay etc.) automatisch im Signalweg nach den Pre Effekten positioniert.

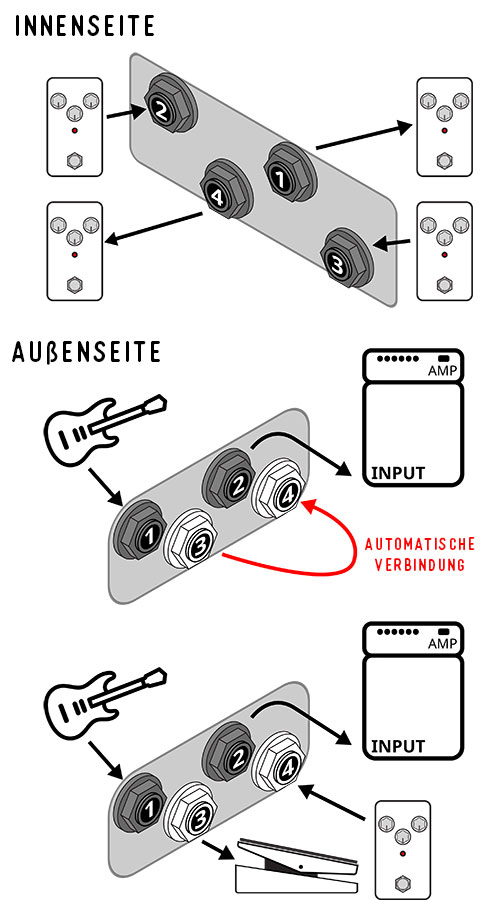

Beispiel: Insert Loop

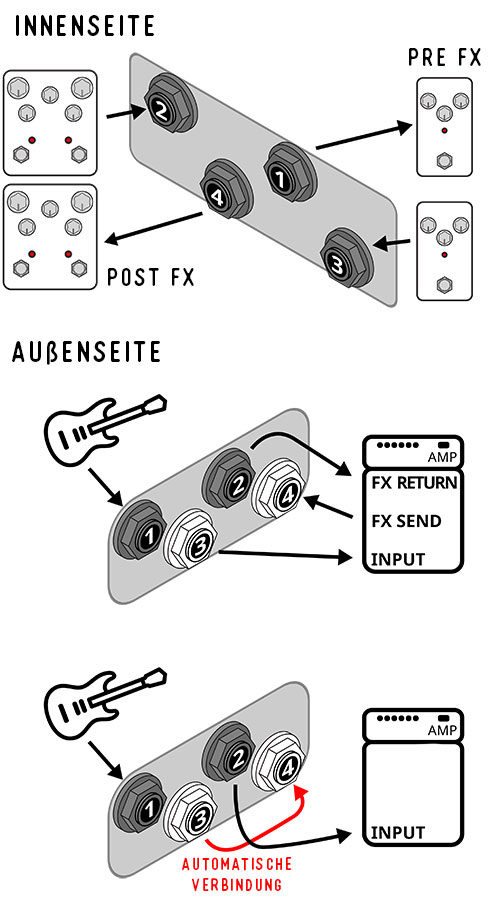

Beispiel: 4-Kabel Methode
Viele weitere Anwendungen sind denkbar.
An der Innenseite der IEC-Durchführung wird eine Kaltgerätekabelverlängerung aufgesteckt, verschiedene Varianten sind hier zu finden.
Daten der IEC-Durchführung:
Nennstrom: 10A
Nennspannung: 250 V/AC
RoHS-konform: Ja
Falls Du kontrollieren möchtest, ob diese Blende wirklich an dein Pedalboard passt, findest Du eine Druckvorlage in der Kategorie Pedalboard-Anbauteile.
