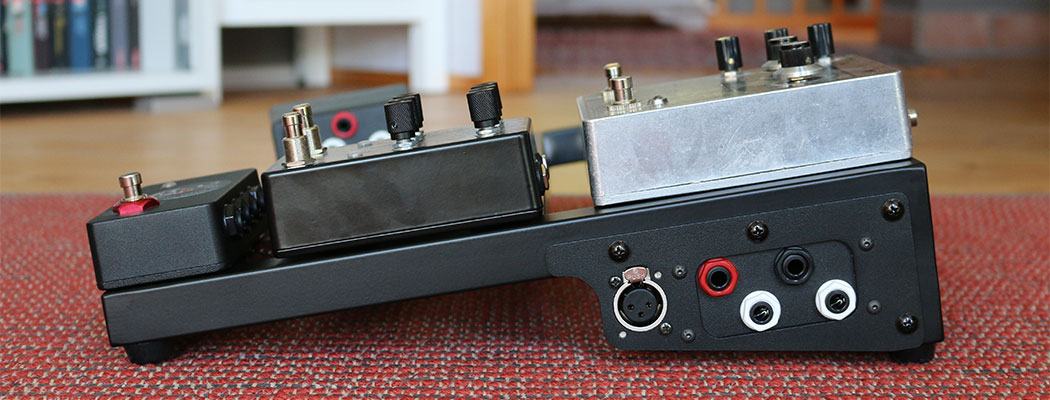

Diese Blende ist optimiert für Pedalboards von Pedaltrain aus den Novo- und Classic-Serien.
Lieferumfang:
- Blende aus 2mm dickem pulverbeschichtetem Aluminium, mit 4-kanaliger Stereo Patchbox
- Inbusschlüssel zum Umdrehen der Patchbox (bei Montage auf der anderen Seite des Pedalboards)
-
Selbstbohrende Schrauben zur Montage der Blende mit Hilfe eines Akkuschraubers
- Schrauben und Muttern zur Montage der D-Norm-Buchse
Die Blende trägt je nach Art der Montage der D-Norm-Buchsen (und abhängig von den D-Norm-Buchsen) seitlich ca. 6-10 mm auf.
Befestigt wird sie mit den beiliegenden selbstbohrenden Schrauben, zur Montage benötigst Du einen Akkuschrauber o. Ä.
Die Patchbox ist für eine Montage der Blende auf der rechten Seite des Pedalboards vormontiert, sie kann mit dem beiliegenden Inbusschlüssel umgedreht werden.
Funktionen der Patchbox:
Das wichtigste zuerst: Alle Kanäle können vollkommen frei verwendet werden für Signale jeder Art (alle Kanäle sind Stereo) allerdings haben die Buchsen ein paar Sonderfunktionen für die sie besonderes geeignet sind:
Die rote Buchse schaltet automatisch stumm wenn sie nicht belegt ist, sie eignet sich also besonders auch als Eingangsbuchse für die Gitarre, ist keine Gitarre angeschlossen ist das Pedalboard stumm. Außerdem kann sie mit einem Splitterkabel auch als Insert-Buchse verwendet werden.
Die beiden weißen Buchsen verbinden sich wenn sie beide nicht belegt sind, das ist praktisch für Amps mit Effektschleife oder als Guest Loop für Volume Pedale oder ähnliches neben dem Board.
Im Folgenden zwei Anwendungbeispiele, als erstes die Verwendung um externe Effekte in den Signalweg einzuschleifen (beispielsweise ein Volumepedal oder einen Effekt der es nicht fest auf das Pedalboard geschafft hat).
Als zweites die Verkabelung wenn Du Dein Pedalboard manchmal mit Amps mit Effektschleife, manchmal ohne Effektschleife verwenden willst.
Bei Verwendung mit Amps ohne Effektschleife werden die Post Effekte (Delay etc.) automatisch im Signalweg nach den Pre Effekten positioniert.
Beispiel: Insert Loop
Beispiel: 4-Kabel Methode
Viele weitere Anwendungen sind denkbar.
D-Norm-Öffnung:
Hier passen alle D-Norm-Buchsen, im Folgenden einige Beispiele damit Du Deine gewünschten Buchsen schneller findest:
Klinkenbuchse (stereo, locking): DAP FLA52
XLR male: Neutrik NA3 MDF
XLR female: Neutrik NA3 FDM
USB: Neutrik NA USB-W
Midi: Looperwerk MIDI-Durchführung
Nicht benötigte Öffnungen können mit einer hier erhältlichen Blende verschlossen werden.
Falls Du kontrollieren möchtest, ob diese Blende wirklich an dein Pedalboard passt, findest Du eine Druckvorlage in der Kategorie Pedalboard-Anbauteile.
