IEC & Patchbox Quintett Patchbay

Artikelnummer: AO-5Ch-IEC
Kategorie: Pedalboard-Anbauteile

Patchbay mit integrierter 5-Kanal Patchbox und einer Stromdurchführung (Kaltgerätekabel).

Verbaute Patchbox: Patchbox Quintett Mono

Patchbox Quintett Stereo+ 8,00 €

74,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieses Produkt hat Variationen. Wähle bitte die gewünschte Variation aus.

Beschreibung

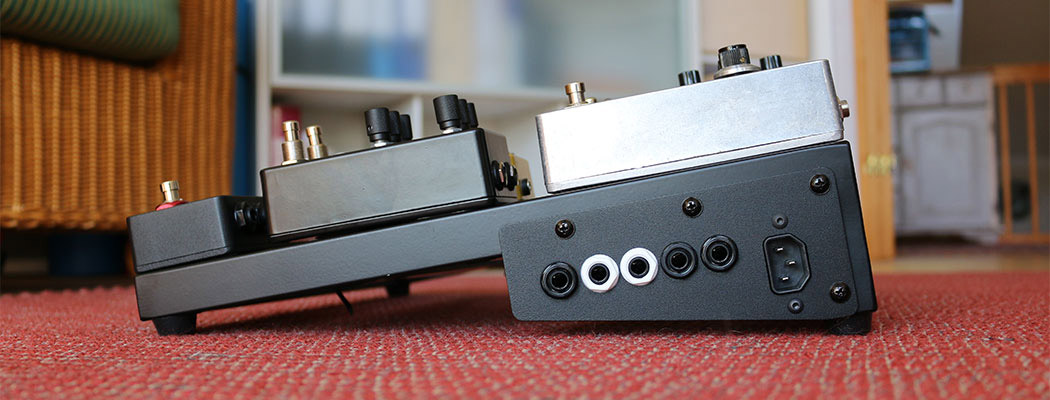

Diese Blende ist entweder einzeln erhältlich - falls Du bereits eine Patchbox Quintett besitzt und diese seitlich an einem Pedaltrain-Pedalboard montieren möchtest - oder mit einer montierten Patchbox Quintett in Mono- (inkl. 1 Stereokanal) oder Komplett-Stereo-Ausführung.

Die Buchsen der Patchbox haben ein paar Sonderfunktionen, diese müssen aber nicht verwendet werden, jeder Kanal kann für Signale jeder Art verwendet werden.

Ist die rote Buchse nicht belegt, schaltet sich dieser Kanal stumm - wenn diese Buchse also als Eingangsbuchse für die Gitarre verwendet wird, ist das Pedalboard stumm, wenn keine Gitarre angeschlossen ist (der Verstärker brummt dann also nicht, da das Signal nicht "in der Luft" hängt).

Sind die beiden weißen Buchsen nicht belegt, verbinden sie sich.
Du kannst sie also verwenden um beispielsweise ein Volume-Pedal welches neben dem Board steht einzuschleifen - wenn Du dann das Volume-Pedal nicht anschließt, kannst Du dein Pedalboard trotzdem normal verwenden.

Außerdem sind die weißen Buchsen super praktisch wenn Du einen Amp mit Effektschleife hast. Hier ein Verkabelungsbeispiel:

Rote Buchse: Gitarre-In (wird stummgeschaltet wenn nicht belegt).
Weiße Buchse 1: Amp-In
Weiße Buchse 2: FX-Loop-Send
Schwarze Buchse 1: FX-Loop-Return.
Sind nun die weißen Buchsen nicht belegt, gehst Du von der schwarzen Buchse 1 zum Eingang des Amps und Effekte die eigentlich in der Effektschleife des Amps sind, sind direkt vor dem Amp (Smart-Funktion).

Du kannst also ohne an der Verkabelung auf dem Pedalboard etwas zu ändern Amps mit und Amps ohne Effektschleife verwenden und hast deine Effekte immer an der richtigen Stelle im Signalweg.

Die montierte Blende trägt 6mm zur Breite des Pedalboards auf.

Die passenden selbstbohrenden Schrauben zur Befestigung liegen bei, sowie ein Inbusschlüssel, falls Du die Patchbay auf der linken Seite des Pedalboards montieren möchtest, kannst Du damit die Kaltgerätedurchführung leicht umdrehen.

Diese Blende ist maßgeschneidert für Pedaltrain-Pedalboards aus der Novo-Serie. Kontrolliere bei anderen Pedalboards bitte vor Bestellung, ob die Blende passt.
Eine Druckvorlage mit allen erhältlichen Pedalboard-Anbauteilen zum Ausdrucken, Ausschneiden und schauen ob es passt, gibt es hier.
